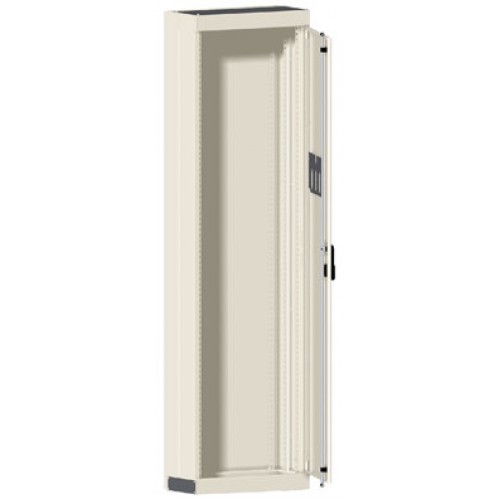

ШРС 6322 Шкаф распределительный системный

• Несущая рама шкафа, состоящая из двух боковых стенок, цоколя и верхней обвязки, содержит:

• - две пары монтажных полновысотных перфорированных дорожек на отбортовках боковых стенок с шагом 25 мм между отверстиями по вертикали;

• - межосевые расстояния отверстий по горизонтали: 515 мм у ближних к фронту дорожек и 535 мм у дальних;

• - рейку в верхней части для крепления кабелей;

• - точки подключения заземления в верхней и нижней частях рамы;

• - комплект регулировочных опор.

• Составные облицовочные части шкафа: передняя дверь, съемные боковые панели, задняя стенка, крышка.

• Комплектующие для вариантов установки шкафа обговариваются при заказе.

• Конструктив шкафа обеспечивает:

• - установку в ряд, к стене, «спина к спине»;

• - монтаж встраиваемых каркасов кроссового оборудования и распределительных секций;

• - ввод кабеля сверху и/или снизу;

• - коммутацию со шкафами, расположенными по бокам и сзади.

• Степень защиты IP30 по ГОСТ 14254.

• Материал/цвет – сталь/полимерное покрытие RAL 7032.



Комплектность шкафа
Наименование	Поз.	Обозначение	Кол-во	Примечание
Рама несущая	1	ШРС-6322-01.00	1	-
Крышка нижняя	-	ШРС-6322-00.02	2	Установлены на раме
Дверь металлическая	2	ШРС-6322-02.00	1	-
Стенка задняя	3	ШРС-6322-03.00	1	Поставка* по спецификации заказа
Стенка боковая левая	4	ШРС-6322-04.00	1
Стенка боковая правая	5	ШРС-6322-04.00-01	1
Крышка	6	ШРС-6322-05.00	1
Опора винтовая	7	LAA	4
