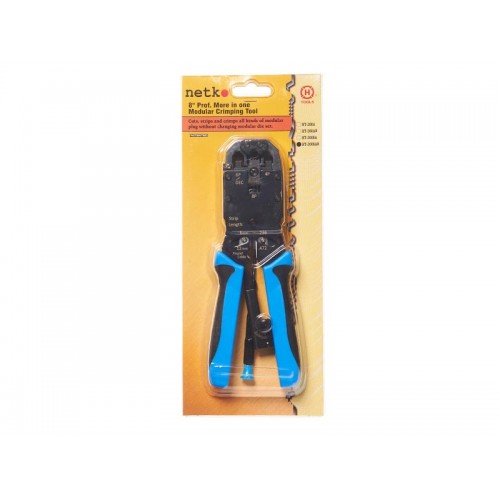

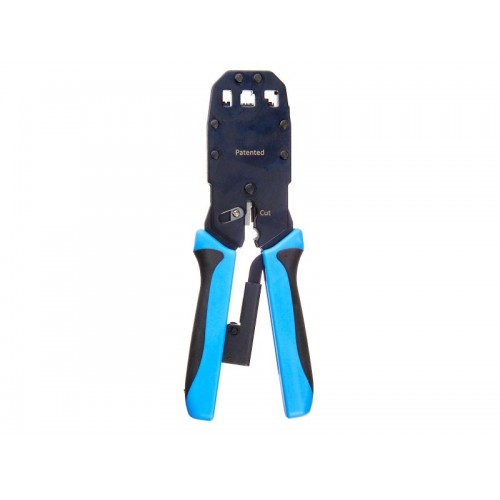

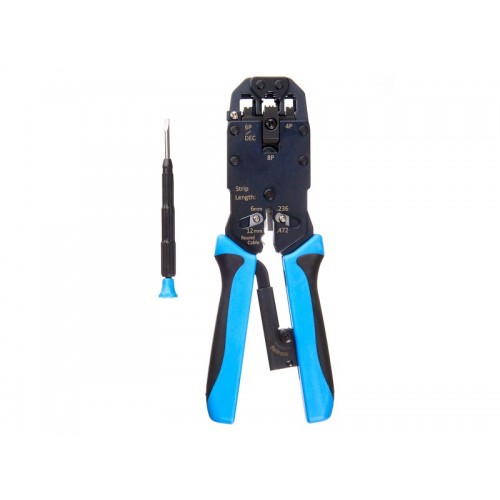

52009 HT-2008AR Профессиональный инструмент для обжима (кримпер) 4р-6р-8р, фиксатор+ отвертка , Hanlong для Netko

Профессиональный инструмент с параллельным типом действия предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров типы штекеров см. ниже



Инструкция.

Если данный инструмент оснащен храповым механизмом трещотка, для начала работы просто сожмите рукоятки HT-2008AR – инструмент с храповым механизмом трещоткой

1 Вставьте кабель между ножами.

1а Для снятия изоляции с плоского кабеля 2-х, 4-х, 6-ти жильный вставьте кабель со стороны рукояток между ножами так, чтобы он уперся в ограничитель длина, снимаемой изоляции – 6мм.

1б Для снятия изоляции с плоского 8-ми жильного вставьте его между ножами, но не упирайте в ограничитель, а протяните чуть дальше.

2 Обрежьте кабель в нужном месте, сжав рукоятки, следите, чтобы кабель располагался перпендикулярно ножам, вытяните его из инструмента.

3 Для снятия внешней изоляции с круглого кабеля, вставьте кабель в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.

4 Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.

5 Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.

Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера. Сожмите рукоятки до упора.

6 Вытащите обжатый штекер из инструмента.

7 В случае ошибки, вы можете остановить процесс, повернув рычажок храпового механизма Release.



Для крепления следующих типов штекеров: 8P8CRJ-45, 6P6CRJ-12, 6P4CRJ-11, 4P4C и 4P4C

Типы сменных лезвий: HT-RB0809C
