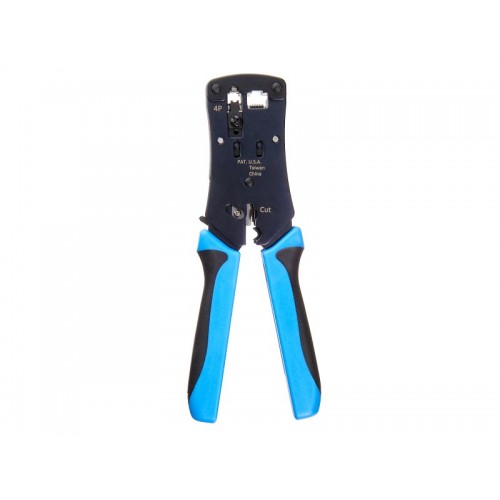

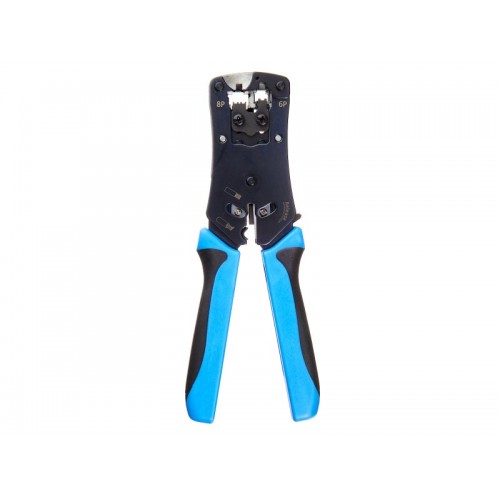

51412 HT-N468B Профессиональный инструмент для обжима (кримпер) 8p8c(RJ-45), 6p6c(RJ-12), 6p4c(RJ-11), 4p4c, 4р2с параллельного действия , Hanlong для Netko

Универсальный инструмент с параллельным типом действия предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров типы штекеров см. ниже



HT-N468B: Основная секция этого инструмента изготовлена из цинкового сплава, внешняя пластина - из высококачественной стали.

1 Обрезание кабеля:

Возьмите инструмент так, чтобы одинарное лезвие было обращено к вам.

Вставьте кабель и обрежьте его на необходимую длину. Убедитесь, что режете под прямым углом, а не по диагонали.

2 Снятие внешней изоляции для плоского кабеля

2а Для снятия изоляции с плоского кабеля 2-х, 4-х, 6-ти жильный вставьте кабель со стороны двойных ножей так, чтобы он уперся в ограничитель.

2б Для снятия изоляции с плоского 8-ми жильного вставьте его между ножами, но не упирайте в ограничитель, а протяните чуть дальше.

3 Держа кабель перпендикулярно ножам, сожмите рукоятки, вытяните кабель из инструмента.

4 Снятие изоляции для круглого кабеля

Вставьте кабель в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.

5 Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.

6 Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.

Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера. Сожмите рукоятки до упора.

7 Гнездо для обжатия штекеров 4р находится с противоположной стороны.

8 В случае ошибки, вы можете остановить процесс, отжав рычажок храпового механизма Release.



Для крепления следующих типов штекеров: 8P8CRJ-45, 6P6CRJ-12, 6P4CRJ-11, 4P4C и 4P4C

Типы сменных лезвий: HT-RB08S
