57228 Кабель оптический самонесущий для подвеса 16 волокон ОСД-4*4А-7

Оптический самонесущий кабель 16 волокон 4 модуля

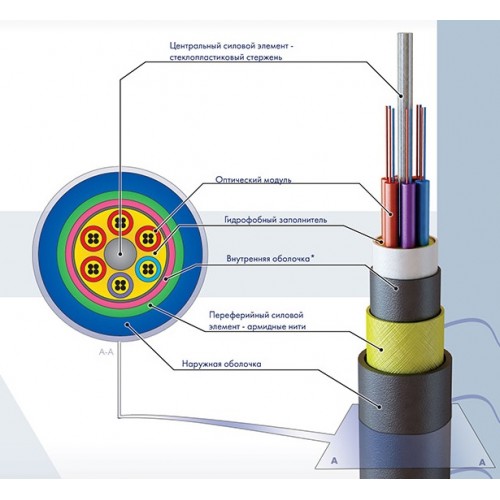

Конструкция кабеля:

Центральный силовой элемент: стеклопластиковый стержень.

Оптический модуль: оптические волокна одномодовые, соответствующие рекомендации G.652D, окрашенные. Гидрофобный заполнитель. Полибутилентерефталат.

Оптические модули скручены вокруг центрального силового элемента, обмотанного водоблокирующими нитями, поверх скрутки продольно наложена водоблокирующая лента.

Обмотка стеклонитями.

Наружная оболочка из полиэтилена средней плотности.



Технические параметры кабеля:

1. Доспустимое растягивающее усилие - 8,0 кН - кратковременное, 7,0 кН - длительное

2. Допустимое раздавливающее усилие - 5 кН/100мм

3. Диапазон рабочих температур - от минус 60 ºС до плюс 70 ºС

4. Продольное проникновение воды - не более 3 м за 24 часа

5. Стойкость к удару - 30 Дж – 1раз, радиус закругления 300мм

6. Стойкость к осевому кручению - Угол закручивания ±180º при нагрузке 100Н и длине – 2 метра

7. Температурное циклирование - Количество циклов - 2



Наружный диаметр кабеля, мм - 11,5 ± 0,4

Масса кабеля, кг/км, не более - 110,0

Строительная длина, км - 4,0 ± 0,1



Условия транспортирования и хранения - минус 50 ºС до плюс 50 ºС

Условия прокладки - минус 30 ºС до плюс 50 ºС

Минимальный радиус изгиба, мм - не более 175мм
