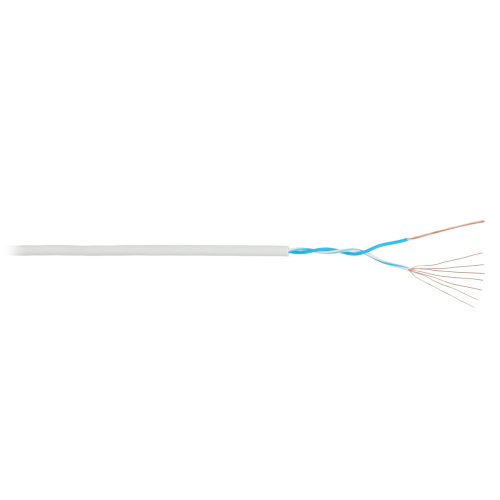

Многожильные кабели предназначены для изготовления коммутационных шнуров (патч-кордов). Каждый проводник состоит из тонких медных жил, свитых между собой, что обеспечивает лучшую физическую устойчивость к многократным изгибам. По сравнению с цельными, многожильные проводники отличаются большим затуханием на высоких частотах, что накладывает определенные ограничения на использование таких кабелей и коммутационных шнуров на их основе. По этой причине суммарная длина коммутационных шнуров в канале связи в общем случае не должна превышать 10-ти метров. Для каналов с коротким постоянным сегментом допускается некоторое увеличение суммарной длины патч-кордов, но не более чем до 20-ти метров. Методика пересчета длины шнуров подробно описана в стандартах связи. Кабель NKL 1010C-GY состоит из 1 пары многожильных медных проводников в LZSH оболочке и соответствует категории 3. Многожильные кабели поставляются в простых картонных коробках, бухтами по 305 метров .
Таблица заказа
| Артикул | Кол-во пар | Категория | Тип | Применение | Цвет | Длина, м | Объем, м3 | Масса, кг | Сравнить | Добавить в корзину |
|---|
|
| NKL 1010C-GY | 1 | 3 | UTP | Для внутренней прокладки | Светло-серый | 305 | 0,017100 | 4,450 | | |
| Характеристики |
| Внешний диаметр изоляции проводников, мм |
0,95 ± 0,05 |
| Внешний диаметр оболочки, мм |
3,2 ± 0,3 |
| Волновое сопротивление, Ом |
100±15 |
| Гарантия |
1 год |
| Диаметр проводников, AWG |
24 AWG (7 x 0,192 ± 0,01 мм) |
| Диапазоны температур |
Хранение от -20 до +60 °C. Монтаж от 0 до +50 °C. Эксплуатация от -20 до +60 °C |
| Длина, м |
305 |
| Допустимое растягивающее усилие (H) |
Не более 40 |
| Индивидуальная упаковка |
Картонная коробка |
| Категория |
3 |
| Количество пар |
1 |
| Материал внешней оболочки |
LSZH |
| Материал изоляции проводников |
Полиэтилен высокой плотности (HDPE) |
| Материал проводников |
Медь |
| Погонная масса, кг/км |
13,8 ± 0,5 |
| Погонное сопротивление (DC), Ом/км |
93,8 |
| Поддерживаемые приложения |
10BASE-T |
| Полоса пропускания, МГц |
16 |
| Применение |
Для внутренней прокладки |
| Производитель |
NIKOMAX |
| Радиус изгиба при прокладке |
Не менее 5-ти диаметров кабеля |
| Радиус изгиба при эксплуатации |
Не менее 4-х диаметров кабеля |
| Размеры упаковки (ДхВ или ШхВхГ), мм |
320x320x210 |
| Скорость распространения сигнала (NVP) |
0,69 ± 0,1 |
| Соответствие стандартам |
ГОСТ Р 54429, ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Тип |
UTP |
| Тип проводников |
Многожильный |
| Толщина изоляции проводников, мм |
0,22 ± 0,02 |
| Толщина оболочки, мм |
0,65 ± 0,05 |
| Цвет оболочки |
Светло-серый |
