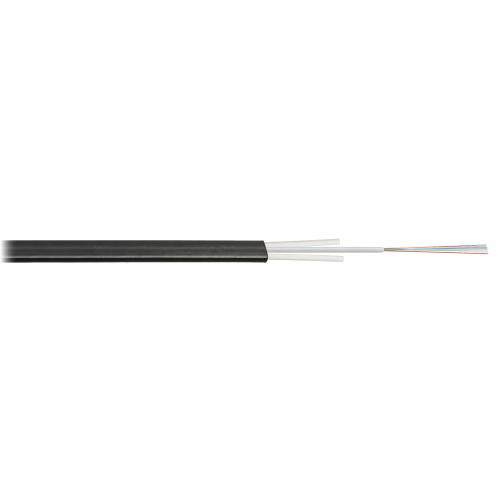

Оптические кабели NIKOLAN серии D предназначены для подвеса (при особо высоких требованиях по устойчивости к внешним электромагнитным воздействиям) на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач с максимальной величиной потенциала электрического поля до 12 кВ, а также между зданиями и сооружениями. Кабели
NKL-F-xxxA1D-01B-BK содержат 1, 2, 4, 6, 8, 12 или 16 волокон, соответствующих стандартам ITU-T G.652.D и ITU-T G.657.A1. Волокна свободно уложены в оптический модуль, который заполнен гидрофобным гелем. В качестве силовых элементов используются диэлектрические стеклопластиковые прутки. Поверх оптического модуля и силовых элементов накладывается оболочка из полиэтилена высокой плотности, которая не боится ультрафиолета, устойчива к холоду и внешним воздействиям.
Таблица заказа
| Артикул | Кол-во волокон | Тип волокна | Оболочка | Индивидуальная упаковка | Сравнить | Добавить в корзину |
|---|
| Объем, м3 | Масса, кг |
|---|
| NKL-F-004A1D-01B-BK | 4 | SM 9/125 | PE | 0,55 | 231 | | |
| NKL-F-012A1D-01B-BK | 12 | SM 9/125 | PE | 0,55 | 271 | | |
| NKL-F-002A1D-01B-BK | 2 | SM 9/125 | PE | 0,55 | 231 | | |
| NKL-F-001A1D-01B-BK | 1 | SM 9/125 | PE | 0,55 | 231 | | |
| NKL-F-006A1D-01B-BK | 6 | SM 9/125 | PE | 0,55 | 231 | | |
| NKL-F-008A1D-01B-BK | 8 | SM 9/125 | PE | 0,55 | 231 | | |
| NKL-F-016A1D-01B-BK | 16 | SM 9/125 | PE | 0,74 | 338 | | |
| Характеристики |
| Броня |
Стеклопластиковый пруток |
| Габариты кабеля, мм |
4,0 ± 0,2 х 7,0 ± 0,2-4,0 ± 0,2 х 7,0 ± 0,2-4,0 ± 0,2 х 7,0 ± 0,2-4,0 ± 0,2 х 7,0 ± 0,2-4,0 ± 0,2 х 7,0 ± 0,2-4,0 ± 0,2 х 7,0 ± 0,2-4,8 ± 0,2 х 9,3 ± 0,2 |
| Гарантия |
Расширенная – 5 лет. 25 лет – в составе сертифицированной СКС NIKOMAX |
| Диаметр буфера |
242 ± 5 мкм |
| Диапазоны температур |
Транспортировка и хранение от -60 до +70 °C. Прокладка и монтаж от -10 до +50 °C. Эксплуатация от -60 до +70 °C |
| Допустимое растягивающее усилие (H) |
1 кН-1 кН-1 кН-1 кН-1 кН-1.3 кН-1.7 кН |
| Количество волокн |
1-2-4-6-8-12-16 |
| Материал внешней оболочки |
Полиэтилен высокой плотности (HDPE) |
| Минимальный радиус изгиба |
не менее 15 Ø кабеля |
| Погонная масса, кг/км |
27,1-27,1-27,1-27,1-27,1-37,0-47,0 |
| Применение |
Для внешней прокладки |
| Производитель |
NIKOMAX |
| Раздавливающее усилие |
1,4 кН/см |
| Размеры упаковки (ДхВ) |
1000 х 646 мм |
| Соответствие стандартам |
ITU-T G.652.D & ITU-T G.657.A1 |
| Тип оптического волокна |
Одномодовое волокно 9/125 (Single Mode) |
| Упаковка |

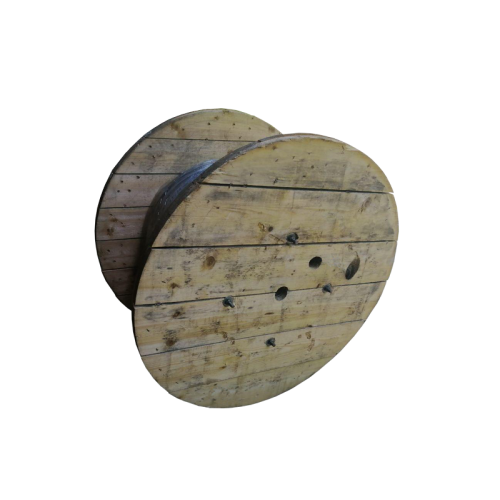

Деревянный барабан '№ 10' |
| Цвет оболочки |
Черный |
