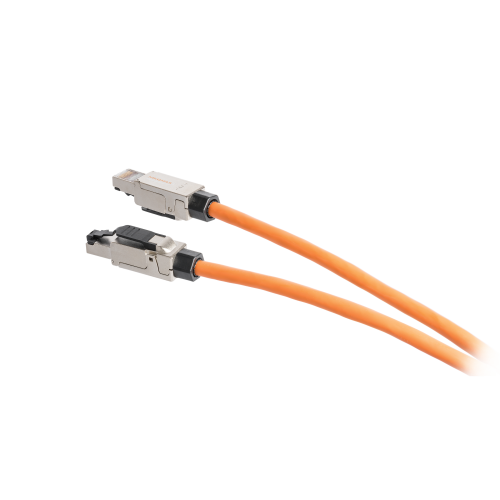

Разъемы (коннектор) RJ45/8P8C предназначены для оконцевания одножильных и многожильных (патч-кордовых) кабелей при производстве коммутационных шнуров (патч-кордов), а также в ряде случаев при прокладке стационарных кабелей связи, для подключения камер видеонаблюдения и т.д. Самозажимные экранированные коннекторы NIKOMAX спроектированы специально для использования с высокоскоростными стационарными кабелями и обеспечивают первоклассные передаточные характеристики. Коннектор может быть использован для стекирования серверного оборудования, рабочих станций, подключения различного специализированного промышленного оборудования и камер видеонаблюдения. Коннектор

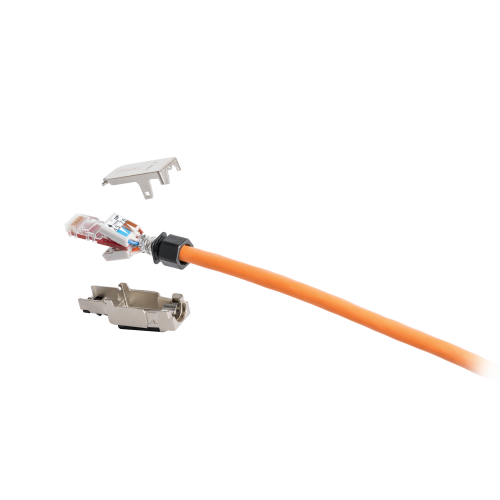

NMC-RJ88SA2-NT-MT (кат.6A) выполнен в литом, полностью экранированном корпусе из цинк-алюминиевого сплава. Он состоит из центральной вставки с коннектором RJ45 и платой с IDC контактами, собственно корпуса, разделенного на две половины и хвостовика. Экран кабеля заземляется на подпружиненный контакт в задней части корпуса, обеспечивая полный электрический контакт и дополнительно зажимается хвостовиком, для надежного закрепления кабеля за оболочку. Поддерживаемая толщина по внешней оболочке – 6–8 мм. Конструкция коннектора позволяет легко обжимать кабели без какого-либо специализированного инструмента, понадобятся только бокорезы для аккуратного откусывания излишек проводов.Поставляются поштучно, в индивидуальном полиэтиленовом пакете с перфорацией – подобно коммутационным модулям.
Таблица заказа
| Артикул | Кат. | Тип | Индивидуальная упаковка | Групповая упаковка | Транспортная упаковка | Сравнить | Добавить в корзину |
|---|
| Объем, м3 | Масса, кг | Кол-во | Габариты, мм | Масса, кг | Кол-во | Габариты, мм | Масса, кг |
|---|
| NMC-RJ88SA2-NT-MT | 6A | Экран. | 0,000169 | 0,022 | 70 | 250x190x210 | 1,64 | 280 | 515x400x230 | 8,6 | | |
| Характеристики |
| Габариты (ШхВхГ), мм |
55,3x15,0x13,8 |
| Гарантия |
1 год |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Допустимый диаметр проводников |
~24-23 AWG (0,500-0,585 мм) |
| Исполнение |
Полностью экранированное |
| Категория |
6A |
| Количество переподключений шнуров |
Не менее 750-ти |
| Коннектор |
1 |
| Материал IDC контактов |
Фосфористая бронза |
| Материал контактов |
Фосфористая бронза |
| Материал корпуса |
Цинк-алюминиевый сплав |
| Материал покрытия контактов |
Золото, 50 микродюймов, Олово (100 мкд) |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Поддерживаемый диаметр кабелей |
6-8 мм |
| Полоса пропускания, МГц |
500 |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Производитель |
NIKOMAX |
| Соответствие стандартам |
Превышает требования стандартов- ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Схема разводки |
T568A/B |
| Тип IDC контактов (заделка) |
Самозажимные |
| Тип конектора |
RJ45/8P8C |
| Упаковка |
Индивидуальная – Полиэтиленовый пакет |
| Цвет |
Металлик (никель) |
