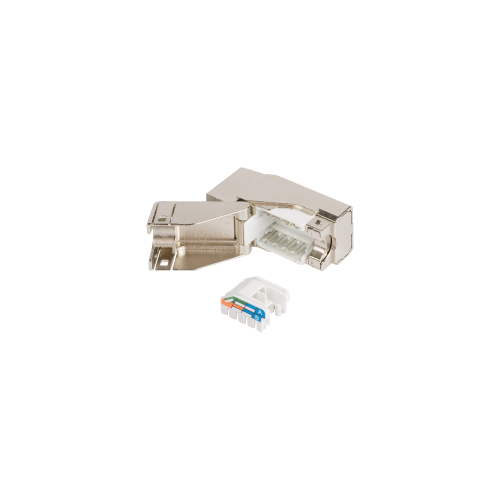

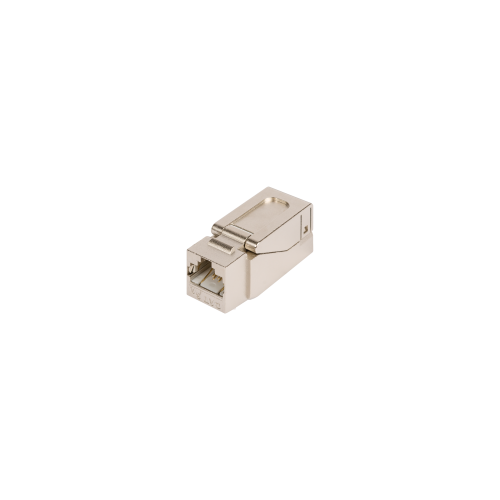

Коммутационные модули типа Keystone предназначены для установки в настенные розетки, суппорты настенных коробов и наборные патч-панели. С помощью коммутационных модулей организуется подключение рабочих станций к информационной сети. Для заделки самозажимных коммутационных модулей NIKOMAX (серия «NT») не требуется наличие специального монтажного инструмента. А внутренняя вставка обеспечивает равномерное врезание ножей контактов в жилы кабеля, что гарантирует высокое качество монтажа, не уступающее модулям с заделкой ударным инструментом. Модули «NT» выполнены в едином дизайне и совместимы со всеми компонентами NIKOMAX. Ширина 17 мм и стандартная высота позволяет устанавливать их в любые наборные патч-панели, в том числе с высотой 0,5U. Коммутационный модуль
NMC-KJSD2-NT-MT (кат.5е) выполнен в полностью экранированном корпусе из цинк-алюминиевого сплава. Экран кабеля зажимается между откидной крышкой модуля и встроенной в корпус подпружиненной клипсой. Такая конструкция обеспечивает постоянный и плотный контакт с экраном, не ухудшающийся со временем.
Таблица заказа
| Артикул | Кат. | Тип. | Индивидуальная упаковка | Групповая упаковка | Транспортная упаковка | Сравнить | Добавить в корзину |
|---|
| Объем, м3 | Масса, кг | Кол-во | Габариты, мм | Масса, кг | Кол-во | Габариты, мм | Масса, кг |
|---|
| NMC-KJSD2-NT-MT | 5e | Экран. | 0,000087 | 0,035 | 120 шт. | 250x190x210 | 4,4 | 480 шт. | 515x400x230 | 18,4 | | |
| Характеристики |
| Вставка |
1 |
| Габариты (ШхВхГ), мм |
17х19х40 |
| Гарантия |
5 лет – расширенная, 25 лет – в составе сертифицированной СКС NIKOMAX |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Допустимый диаметр проводников |
~24-22 AWG (0,50-0,65 мм) |
| Инструкция по монтажу |
1 |
| Исполнение |
Полностью экранированное |
| Категория |
5e |
| Количество переподключений шнуров |
Не менее 750-ти |
| Контактное сопротивление, мкОм |
Не более 20, Не более 2,5 |
| Материал IDC контактов |
Фосфористая бронза |
| Материал контактов в разъёме |
Фосфористая бронза |
| Материал корпуса |
Цинк-алюминиевый сплав |
| Материал пластика |
Высокопрочный, негорючий, соответствует UL94V-0 |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд), Олово (100 мкд) |
| Модуль |
1 |
| Монтаж |
Наборные патч-панели, корпуса настенных розеток, лицевые вставки для коробных систем |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат. 6 и 6А), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц |
100 |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Производитель |
NIKOMAX |
| Соответствие стандартам |
Превышает требования стандартов- ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Схема разводки |
T568A/B |
| Тип IDC контактов (заделка) |
Самозажимной |
| Тип разъёмов |
RJ45/8P8C |
| Упаковка |
Индивидуальная – Полиэтиленовый пакет |
| Формат |
Keystone |
| Цвет |
Металлик (никель) |
