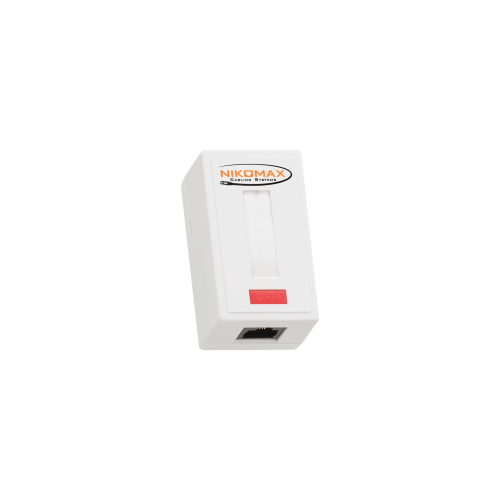

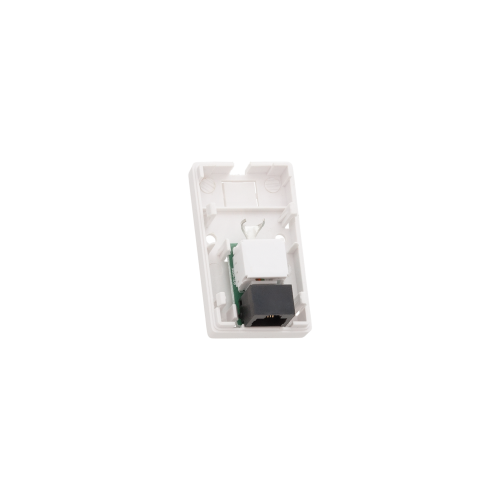

Коммутационные розетки являются составной частью горизонтальных подсистем СКС и предназначены для подключения оконечного оборудования на рабочих местах. Конструктивно розетки могут быть выполнены в двух вариантах: в виде законченного решения с впаянными в печатную плату портами RJ45 и IDC разъемами и в виде пластикового корпуса, в который отдельно устанавливаются коммутационные модули-вставки формата Keystone. Настенные розетки на печатных платах являются менее универсальным, но более доступным решением, нежели вариант с коммутационными модулями. Розетки NMC-WO1UE2-WT выполнены в строгих корпусах из прочного пластика и представляют собой решение, полностью готовое к установке. Розетки поставляются в неэкранированном исполнениях, категории 6 и демонстрируют хорошие передаточные характеристики. Контакты в разъемах RJ45 защищены золотым покрытием 50 мкд. Врезные контакты (IDC) совместимы с ножами обоих типов (110 и KRONE), что позволяет легко производить монтаж подручным инструментом. На корпусах розеток предусмотрены дополнительные выламывающиеся окошки, позволяющие подвести кабели с любой стороны. Для удобства администрирования на всех крышках имеются площадки для маркировки и окошки для установки цветных иконок.
Таблица заказа
| Артикул | Категория | Кол-во портов | Индивидуальная упаковка | Групповая упаковка | Транспортная упаковка | Сравнить | Добавить в корзину |
|---|
| Объем, м3 | Масса, кг | Кол-во | Габариты, мм | Масса, кг | Кол-во | Габариты, мм | Масса, кг |
|---|
| NMC-WO1UE2-WT | 6 | 1 | 0,00008 | 0,04 | 40 шт. | 190x160x280 | 1,6 | 240 шт. | 585x280x345 | 10,5 | | |
| Характеристики |
| Габариты (ШхВхГ), мм |
40x70x30 |
| Гарантия |
5 лет – расширенная, 25 лет – в составе сертифицированной СКС NIKOMAX |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Допустимый диаметр проводников |
~24-22 AWG (0,50-0,65 мм) |
| Защитная крышка |
1 |
| Индивидуальная упаковка |
Полиэтиленовый пакет |
| Исполнение |
Неэкранированное |
| Категория |
6 |
| Количество переподключений шнуров |
Не менее 750-ти |
| Количество портов |
1 |
| Контактное сопротивление, мкОм |
Не более 20, Не более 2,5 |
| Корпус розетки |
1 |
| Липкое основание |
1 |
| Материал IDC контактов |
Фосфористая бронза |
| Материал контактов в разъёме |
Фосфористая бронза |
| Материал корпуса розетки |
Негорючий АБС пластик, соответствует UL94V-0 |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд), Олово (100 мкд) |
| Монтаж |
Настенный |
| Набор цветных вставок |
2 |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц |
250 |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Производитель |
NIKOMAX |
| Соответствие стандартам |
Превышает требования стандартов- ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Схема разводки |
T568A/B |
| Табличка для маркировки |
1 |
| Тип IDC контактов (заделка) |
Ножи 110/KRONE |
| Тип разъёмов |
RJ45/8P8C |
| Тип розетки |
На основе печатной платы |
| Цвет корпуса |
Белый |
| Шурупы |
2 |
