Коммутационные панели (патч-панели) предназначены для разделки в них кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами. Патч-панель высокой плотности

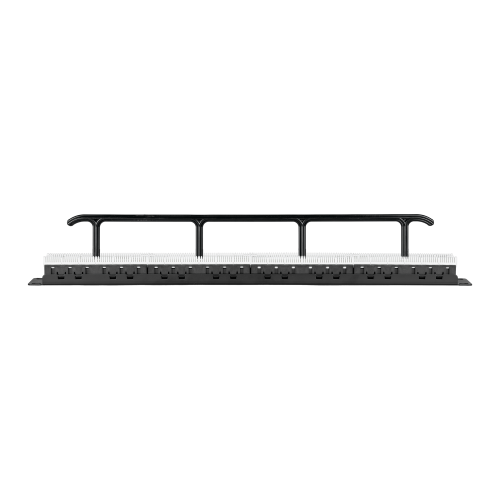

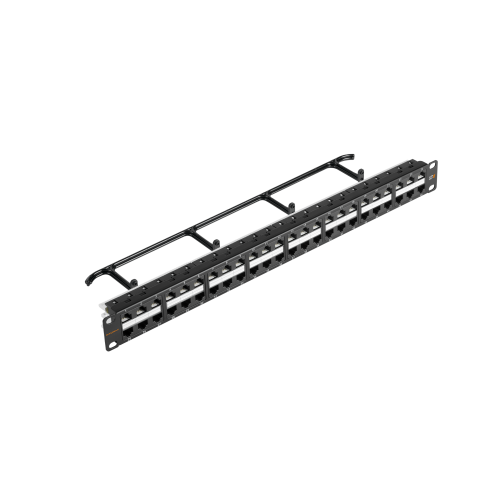

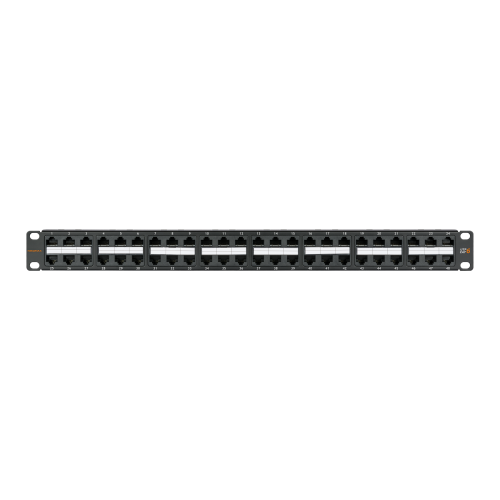

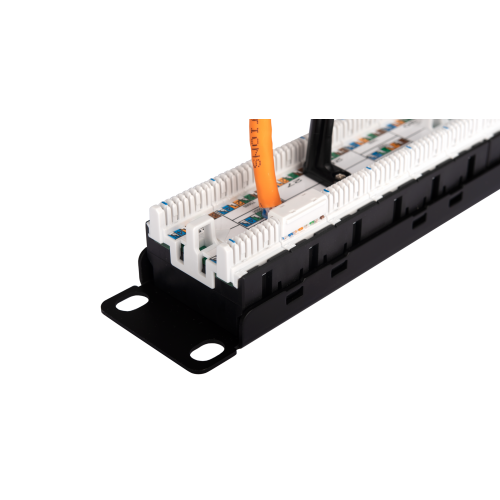

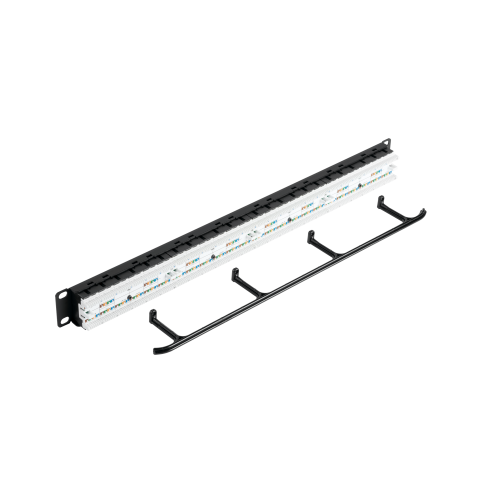

NMC-RP48UE2-1U-BK выполнена в неэкранированном корпусе и предназначена для монтажа в 19' шкафы или стойки. Данная панель вмещает 48 портов RJ45/8P8C при высоте в 1U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568А и T568B. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. Для защиты кабельных соединений и IDC контактов в комплект входят защитные крышки. Предусмотрен съемный органайзер для надежного закрепления кабелей.
Таблица заказа
| Артикул | Кат. | Кол-во портов | Высота, U | Индивидуальная упаковка | Сравнить | Добавить в корзину |
|---|
| Габариты, мм | Масса, кг |
|---|
| NMC-RP48UE2-1U-BK | 6 | 48 | 1 | 525х155х60 | 2,130 | | |
| Характеристики |
| Высота, U |
1 |
| Гарантия |
5 лет – расширенная, 25 лет – в составе сертифицированной СКС NIKOMAX |
| Глубина в стойке, мм |
123 |
| Диаметр проводников, AWG |
~24-22 AWG (0,50-0,65 мм) |
| Диапазоны температур |
Хранение от -40 до +70 °C. Эксплуатация от -10 до +60 °C |
| Исполнение |
Неэкранированное |
| Категория |
6 |
| Количество переподключений шнуров |
Не менее 750-ти |
| Количество портов |
48 |
| Контактное сопротивление, мкОм |
не более 20, не более 2,5 |
| Материал IDC контактов |
Фосфористая бронза |
| Материал контактов в разъёме |
Фосфористая бронза |
| Материал несущей конструкции |
Сталь 1,5 мм |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд), Олово (100 мкд) |
| Монтаж |
Шкаф или стойка 19' |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (55M for Cat. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Полоса пропускания, МГц |
250 |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Производитель |
NIKOMAX |
| Соответствие стандартам |
Превышает требования стандартов- ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Сопротивление изоляции |
не менее 500 |
| Способ заделки кабеля |
Горизонтальный |
| Схема разводки |
T568A/B |
| Тип IDC контактов (заделка) |
110/KRONE |
| Тип разъёмов |
RJ45/8P8C |
| Упаковка |
Индивидуальная – картонная коробка |
| Цвет |
Черный |
